DLM2系列湿式多片电磁离合器
DLM2系列湿式多片电磁离合器
+

分享

  • 产品描述
  •   电磁离合器又称电磁联轴节。它是应用电磁感应原理和内外摩擦片之间的摩擦力,使机械传动系统中两个旋转运动的部件,在主动部件不停止旋转的情况下,从动部件可以与其结合或分离的电磁机械连接器,是一种自动执行的电器。电磁离合器可以用来控制机械的起动、反向、调速和制动等。它具有结构简单、动作较快、控制能量小、便于远距离控制;体积虽小,能传递较大的转矩;用作制动控制时,具有制动迅速且平稳的优点,所以电磁离合器广泛地应用于各种加工机床和机械传动系统中。

      电磁离合器有固定线圈式和旋转线圈式两种,前者电磁线圈固定在压缩机壳体上不转动,后者电磁线圈与带盘连在一起是转动的。(1)固定线圈式离合器电磁线圈安装在压缩机端盖上不转动,,转子靠轴承和卡簧保持在电磁线圈上面,转子的外部即为带盘。衔铁(离合器板)装在压缩机曲轴的端头。固定线圈式电磁离合器主要由带轮、电磁线圈、压力盘、轴毂总成组成,电磁线圈的一端搭铁,另一端经空调继电器与电源相连。当接通空调开关时,空凋继电器接通,压缩机的电磁线圈通电,产生较强的磁场,使压缩机的电磁离合器从动盘和自由转动的带轮吸合,从而驱动压缩机主轴旋转,制冷系统工作。空调继电器断电时,切断了电磁离合器线圈的电流,磁场就消失,此时靠弹簧作用把从动盘和带轮分开,使压缩机停止工作。(2)旋转线圈式离合器其工作原理与固定线圈式离合器相同,但电磁线圈位置不同。在旋转线圈式结构中,电磁线圈是转子的一部分,与转子一起转动,电流通过装在压缩机上的电刷流到电磁线圈中,建立磁场。磁场使衔铁与转子接触,由衔铁、转子和线圈组成的整个电磁离合器的装置的转动带动了压缩机的转动。这两种电磁离合器在衔铁及转子上都开有几条集流槽,以利于聚集磁场,增加两者的吸引力。



    主要性能参数
    Main Technical Data

    规格
    Model

    额定动力矩
    Rated Torque
    N.m

    额定静力矩
    Rated Static Torque
    N.m

    空载力矩
    Drag Torque
    (≦) N.m

    接通时间
    Engagement Time
    (≦)S

    断开时间
    Disengagement
    (≦)S

    额定电压
    Rated Voltage
    D.C.V

    线圈消耗功率(20℃)
    CoilPower(20℃)W

    允许最高转速
    Max Allowed Speed
    r/min

    重量
    Weight
    Kg

    10

    100

    110

    1.00

    0.25

    0.05

    24

    36

    2500

    4.8

    16

    160

    175

    1.60

    0.28

    0.06

    24

    42

    2000

    6.2

    40

    400

    440

    4.00

    0.35

    0.12

    24

    43

    1500

    13.5

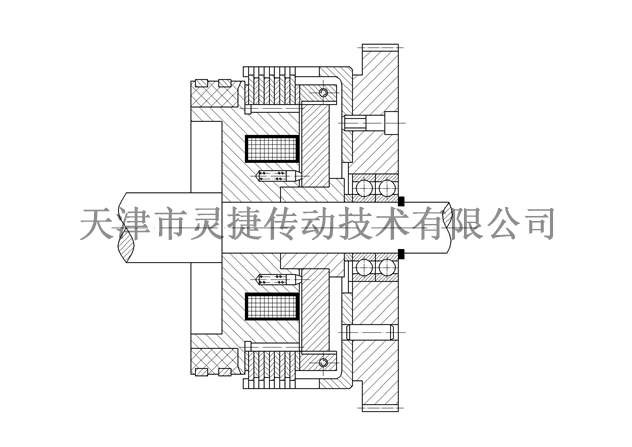

    安装示意图
    Installation Diagram

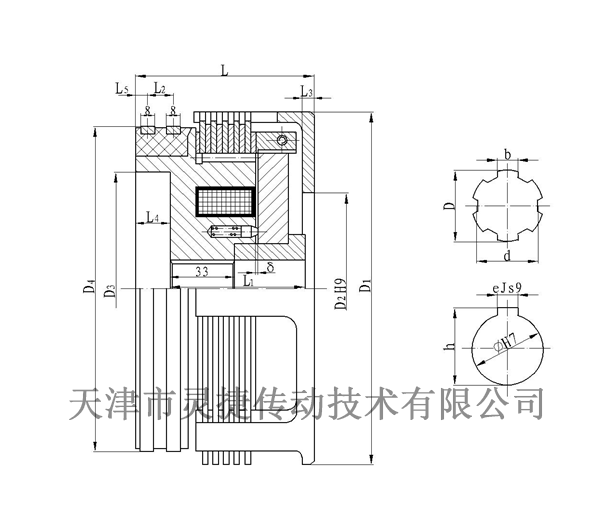

    外形与安装尺寸
    Shape and Installation Dimensions

    规格
    Model

    径向尺寸 Radial Dimensions

    轴向尺寸Radial Dimensions

    电刷型号
    Brush
    Model

    D1

    D2

    D3

    D4

    D

    d

    b

    φ

    e

    h

    L

    L1

    L2

    L3

    L4

    L5

    δ

    10

    128

    80

    80

    122

    350+0.027

    300+0.14

    10+0.035+0.085

    35

    10

    37.80+0.1

    77

    57

    13

    8

    14

    7

    0.360.05

    DS-003

    16

    148

    85

    88

    134

    450+0.027

    400+0.17

    12+0.045+0.105

    45

    14

    47.80+0.1

    79

    58

    13

    8

    16

    7

    0.360.05

    40

    198

    110

    145

    190

    600+0.03

    540+0.2

    16+0.045+0.105

    60

    18

    63.30+0.2

    98

    68

    15

    8

    25

    7

    0.460.05
